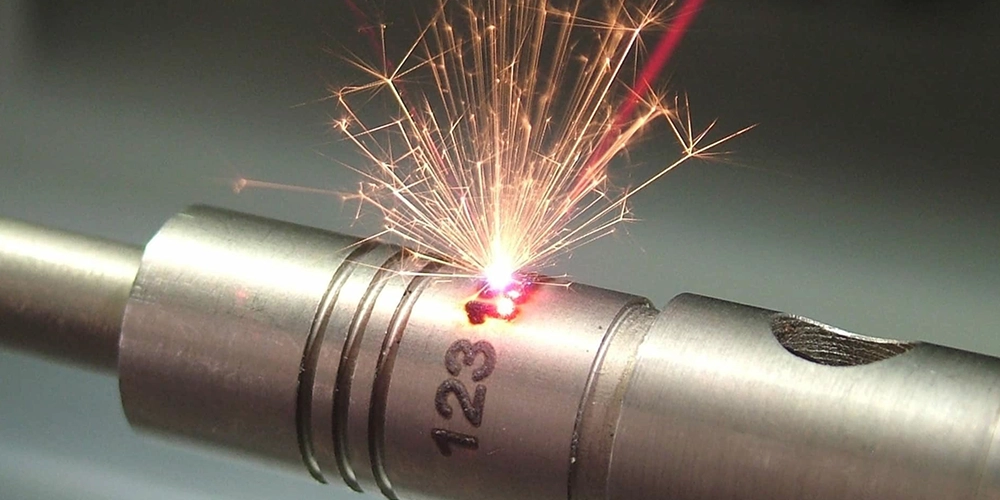

علائم خرابی دستگاه لیزر حکاکی فایبر و مراحل تشخیص
کم‌رنگ شدن حکاکی، جابه‌جایی طرح یا شلیک نکردن دستگاه لزوماً به معنی خرابی سورس نیست. تنظیمات فایل، فاصله کانونی، لنز، گالوو، کنترلر و تغذیه هم می‌توانند نتیجه مشابهی ایجاد کنند. بررسی منظم و ثبت نشانه‌ها کمک می‌کند مشکل دقیق‌تر به تعمیرکار منتقل شود و از تعویض بی‌دلیل قطعات جلوگیری شود.
در این راهنما نشانه‌های رایج خرابی دستگاه لیزر حکاکی فایبر را مرور می‌کنیم و می‌گوییم اپراتور چه اطلاعاتی را بدون باز کردن دستگاه می‌تواند جمع کند. تشخیص قطعی و هر آزمایش الکتریکی یا اپتیکی تخصصی به تجهیزات مناسب، دستورالعمل سازنده و فرد آموزش‌دیده نیاز دارد.
پیش از هر بررسی: ایمنی را جدی بگیرید
پرتو بسیاری از لیزرهای فایبر نامرئی است و بازتاب آن هم می‌تواند خطرناک باشد. حفاظ‌ها و اینترلاک‌ها را دور نزنید، به مسیر پرتو یا خروجی فیبر نگاه نکنید و برای رفع اشکال، دستگاه را در شرایط ناایمن روشن نکنید. کار با دستگاه باید مطابق دستورالعمل سازنده، ارزیابی خطر و حفاظت مناسب طول موج و توان آن انجام شود.
اگر بوی سوختگی، دود، جرقه، صدای غیرعادی شدید یا خطای حفاظتی مشاهده می‌کنید، کار را متوقف کنید و طبق دستورالعمل دستگاه آن را خاموش و از برق جدا کنید. منبع تغذیه و سورس ممکن است حتی پس از خاموشی خطر الکتریکی داشته باشند؛ باز کردن محفظه، جدا کردن فیبر یا دستکاری مدار را به تکنسین بسپارید.
اجزای مهم دستگاه حکاکی فایبر
سورس پرتو را تولید می‌کند، گالوو پرتو را در میدان کاری هدایت می‌کند و لنز F-Theta آن را روی سطح متمرکز می‌سازد. کنترلر دستور حرکت و تابش را از نرم‌افزار دریافت می‌کند و تغذیه برق اجزا را فراهم می‌کند. اختلال هر بخش می‌تواند روی کیفیت نتیجه اثر بگذارد؛ بنابراین تنها با یک نشانه نمی‌توان قطعه معیوب را مشخص کرد.
۱. حکاکی کم‌رنگ، ناقص یا نامنظم
ابتدا بررسی کنید جنس و وضعیت سطح قطعه، فایل، سرعت، توان، فرکانس و سایر تنظیمات همان شرایطی را دارند که قبلاً نتیجه مطلوب داده‌اند. تغییر آلیاژ، پوشش، جهت قطعه یا حتی ارتفاع آن می‌تواند ظاهر حکاکی را تغییر دهد. فایل و پارامترهای معتبر را با نسخه پشتیبان مقایسه کنید و قبل از تغییر، مقادیر فعلی را ثبت کنید.
فاصله سطح قطعه تا لنز نیز اهمیت دارد. از روش فوکوس و نمونه آزمایشی توصیه‌شده در دفترچه دستگاه استفاده کنید؛ آزمایش فقط در محفظه و شرایط ایمن انجام شود. اگر مشکل بعد از تأیید تنظیمات و فوکوس باقی ماند، آلودگی یا آسیب اپتیک و کاهش توان سورس هم باید توسط متخصص بررسی شوند.
لنز را تنها در صورتی بررسی یا تمیز کنید که سازنده این کار را برای اپراتور مجاز دانسته باشد. از ابزار و ماده توصیه‌شده برای همان پوشش استفاده کنید؛ تماس با انگشت، حلال نامناسب یا فشار می‌تواند سطح اپتیکی را خراب کند. لکه‌ای که پاک نمی‌شود یا ظاهری شبیه سوختگی دارد نیاز به بررسی فنی دارد.
۲. دستگاه روشن است اما حکاکی انجام نمی‌شود
پیام نرم‌افزار، وضعیت اتصال دستگاه، توقف اضطراری و هشدارهای روی پنل را ثبت کنید. بسته به مدل، اجازه تابش ممکن است به بسته بودن حفاظ، آماده بودن سورس یا دریافت فرمان صحیح وابسته باشد. خطای اتصال رایانه، تنظیمات نرم‌افزار، کابل فرمان، کنترلر یا خود سورس نیز می‌تواند باعث توقف شود؛ هیچ‌کدام را صرفاً با حدس تعویض نکنید.
اگر سازنده اجازه داده، اتصال بیرونی قابل دسترس را پس از خاموش کردن دستگاه از نظر شل بودن ظاهری بررسی کنید. آزمودن ولتاژ، باز کردن کانکتور فیبر یا پل زدن حفاظت‌ها کار اپراتور نیست. عکس پیام خطا، نام نرم‌افزار، مدل و شماره سریال سورس به تعمیرکار کمک می‌کند.
۳. طرح کج، کشیده یا خارج از اندازه است
ابتدا اندازه طراحی، واحد اندازه‌گیری و فایل کالیبراسیون مربوط به همان لنز و میدان کاری را بررسی کنید. نصب لنز با فاصله کانونی متفاوت یا بارگذاری فایل تنظیمات اشتباه می‌تواند ابعاد را تغییر دهد. اگر استفاده ایمن از نمونه آزمایش مجاز است، یک شکل ساده با ابعاد مشخص روی قطعه آزمایشی ثبت کنید و نتیجه را با طرح مقایسه کنید.
تفاوت یکنواخت اندازه ممکن است به تنظیم مقیاس مربوط باشد؛ اعوجاج متفاوت در گوشه‌ها می‌تواند به تصحیح میدان یا گالوو مرتبط باشد. این موارد تشخیص قطعی نیستند. قبل از تغییر کالیبراسیون از فایل تنظیمات نسخه پشتیبان تهیه کنید و مقادیر اصلی را نگه دارید. اگر خطا ناگهان ایجاد شده یا همراه لرزش است، کالیبراسیون را به متخصص بسپارید.
۴. لرزش، صدا یا قطع و وصل شدن
صدای غیرمعمول گالوو، تغییر ناگهانی حرکت یا لرزش طرح ممکن است از قطعات مختلف باشد. محل و زمان بروز صدا را یادداشت کنید و در صورت تکرار کار را متوقف کنید. ریست شدن دستگاه یا قطع ارتباط رایانه نیز ممکن است به کابل، نرم‌افزار، تغذیه یا کنترلر مربوط باشد. بررسی برق و اتصالات داخلی باید با ابزار مناسب و توسط فرد صلاحیت‌دار انجام شود.
چک‌لیست اطلاعاتی برای تماس با تعمیرکار
مدل و شماره سریال دستگاه و سورس، تاریخ شروع مشکل، آخرین تغییر نرم‌افزار یا لنز، متن دقیق آلارم و شرایط وقوع آن را آماده کنید. اگر یک فایل قبلاً سالم بوده، نسخه فایل و تنظیمات آن را نگه دارید. تصویر نمونه سالم و نمونه معیوب، جنس قطعه و توضیح اینکه مشکل همیشگی است یا پس از گرم شدن ظاهر می‌شود، به تشخیص کمک می‌کند.
اگر دستگاه همچنان کار می‌کند اما کیفیت افت کرده، ادامه تولید بدون بررسی می‌تواند قطعات بیشتری را خراب یا ضایعات تولید کند. از تعمیرکار بخواهید علت احتمالی، آزمون لازم، هزینه و زمان تقریبی را پس از بررسی توضیح دهد. درباره قطعات جایگزین و شرایط ضمانت نیز پیش از شروع کار سؤال کنید.
چه زمانی تعمیر تخصصی لازم است؟
وقتی آلارم تکرار می‌شود، نشانه سوختگی وجود دارد، خروجی به‌شدت ناپایدار است یا پس از بررسی‌های مجاز مشکل رفع نمی‌شود، دستگاه را به کارشناس بسپارید. اندازه‌گیری توان خروجی و بررسی اجزای اپتیکی و الکتریکی باید با ابزار و روش متناسب با همان مدل انجام شود. برای آشنایی بیشتر می‌توانید راهنمای انواع گالوو را بخوانید.
برای اطلاع از اصول ایمنی لیزر، راهنمای OSHA درباره کنترل خطر لیزر و دفترچه دستگاه خود را بررسی کنید. شرایط واقعی هر کارگاه و مقررات محلی ممکن است الزامات تکمیلی داشته باشد.
پرسش‌های متداول
خیر. تغییر تنظیمات، جنس سطح، فاصله کانونی یا مشکل لنز هم می‌تواند نتیجه را کم‌رنگ کند. تشخیص افت توان سورس به اندازه‌گیری تخصصی نیاز دارد.
خیر. حفاظت را دور نزنید. تست‌های نیازمند دسترسی به مسیر پرتو باید فقط با روش ایمن سازنده و توسط فرد آموزش‌دیده انجام شوند.
مدل و شماره سریال، متن آلارم، زمان شروع مشکل، تنظیمات و تصویر نمونه معیوب را آماده کنید. نتیجه بررسی‌های مجاز اپراتور نیز مفید است.
به علت خرابی، مدل دستگاه، قطعات مورد نیاز و نتیجه عیب‌یابی بستگی دارد. برآورد دقیق را پس از بررسی از تعمیرکار بخواهید.
